Бесконтактная работа сухих винтовых вакуумных насосов Elmo Rietschle S-серии не требует применения смазки в камере насоса.
Это обеспечивает основные преимущества: работающий насос не загрязняет техпроцесс и окружающую среду.
Широкий диапазон производительности
Винтовые вакуумные насосы серий S-VSA, S-VSB и S-VSI обеспечивают предельное остаточное давление 0,05 мбар
(абс.) и могут работать при любом давлении в диапазоне от предельного остаточного до атмосферного.
Прочная и долговечная конструкция

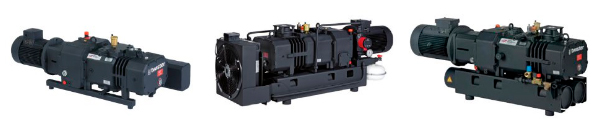

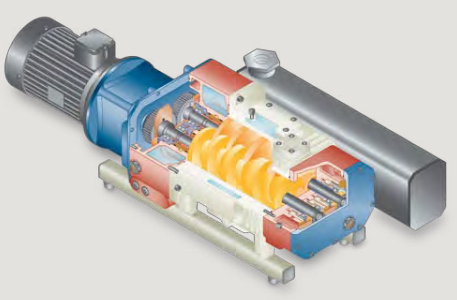

В корпусе насоса параллельно установлены два винтовых ротора, вращающихся в противоположных направлениях.
Синхронизацию их вращения обеспечивает высокоточная распределительная коробка. Газ сжимается в направлении выпускного отверстия. Редуктор и механические уплотнения смазаны маслом. Охлаждение обеспечивается непрерывным потоком хладагента через корпус насоса.
Винтовые насосы S-серии характеризуются высокой устойчивостью к водяному пару и жидкости в откачиваемой среде, удобные для техобслуживания и рассчитаны на долгий срок службы. Низкая частота вращения роторов обеспечивает низкий уровень шума и слабую вибрацию при работе.
Многочисленные приложения
Винтовые вакуумные насосы Elmo Rietschle используются в различных промышленных отраслях, в основном, в тех приложениях, где требуется чистый вакуум без присутствия паров масла. Кроме того их можно использовать в комбинации с вакуумным бустерным насосом в вакуумных системах по техническим условиям заказчика, чтобы обеспечить высокую быстроту действия. Насосы серии S-VSB находят применение во многих химических и фармацевтических техпроцессах. Возможно исполнение в соответствии с требованиями АТЕХ.
Насосы серии S-VSI наилучшим образом подходят для общего промышленного применения, например в таких техпроцессах как упаковка, сушка и напыление покрытий или в вакуумных печах.
Принцип работы винтового насоса:

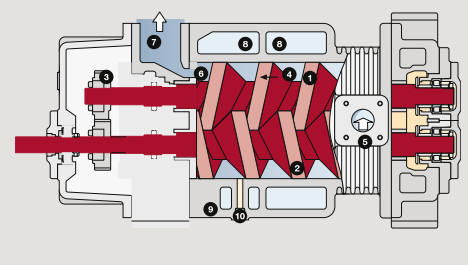

В винтовом вакуумном насосе параллельно установлены два винтообразных ротора (1 и 2), причём один ротор имеет правовращающуюся нарезку, а второй – левовращающуюся.
Оба ротора вращаются в корпусе компрессора (9) без трения с очень маленькими зазорами между рабочими поверхностями. Высокоточная зубчатая передача (3) обеспечивает синхронизацию их вращения. Корпус компрессора и винтообразные роторы специальной формы образуют камеры сжатия (4). Поскольку оба ротора вращаются в противоположных направлениях, камера, прилегающая к впускному отверстию (5), увеличивается и газ перетекает в камеру сжатия. Затем эта камера перемещается в осевом направлении от стороны всасывания к стороне нагнетания (по стрелке). В моделях с изменяемым шагом газ сжимается при каждом изменении шага и охлаждается перед следующим изменением шага, что повышает эффективность работы. На стороне нагнетания камера приближается вплотную к торцевой стенке корпуса, при этом объём уменьшается пока передняя поверхность винтообразного ротора (1) не откроет выпускной канал (6). После этого предварительно сжатый газ выводится через выпускное отверстие (7). Охлаждение достигается за счёт внешней камеры (8) с водяным охлаждением. Для насосов некоторых типоразмеров предусмотрено введение в насос дополнительного охлаждающего газа. (10).
Преимущества винтовых насосов:
▪ Сухая, бесконтактная работа.
▪ Достижение высокого вакуума в одну ступень.
▪ Специальные исполнения для различных типов производств.
▪ Высокая устойчивость к водяному пару.
▪ Быстрая скорость откачки благодаря высокой быстроте действия.
▪ Низкий уровень шума.
▪ Удобные для техобслуживания.
▪ Возможно исполнение в соответствии с требованиями АТЕХ.
Сферы применения винтовых насосов:
▪ Дегазация.
▪ Дистилляция.
▪ Сушка.
▪ Выпаривание.
▪ Пропитывание.
▪ Пищевая упаковка.
▪ Напыление покрытий (PVD, CVD).
▪ Пылеулавливающие системы.
▪ Промышленные печи.
▪ Вакуумная металлургия.
▪ Централизованные вакуумные системы.

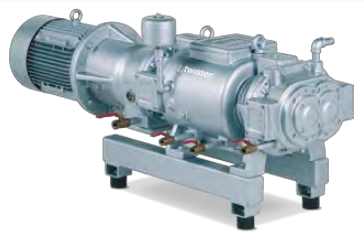

S-VSA TWISTER
Быстрота действия 105-650 м3/ч, предельное остаточное давление 0,05 мбар (абс.).
Винтовые роторы с фиксированным шагом. Комбинация механических уплотнений и двухкромочных уплотнений из политетрафторэтилена обеспечивают надёжную герметичность вала. Низкий уровень шума, удобный для техобслуживания. Для коррозионностойкого исполнения используются специальные покрытия в зависимости от приложения. Пригоден для процессов восстановления растворителей и сушки в промышленности пластмасс.

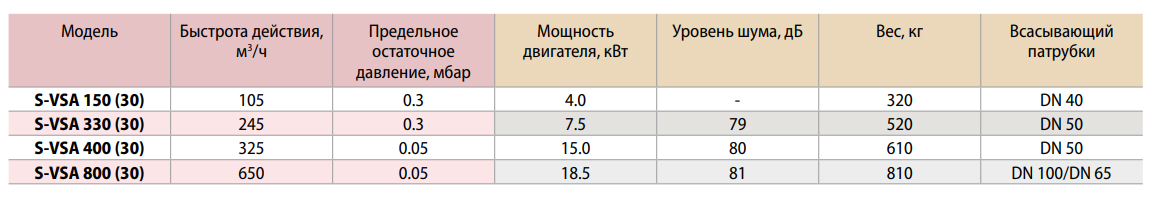

Технические характеристики S-VSA TWISTER

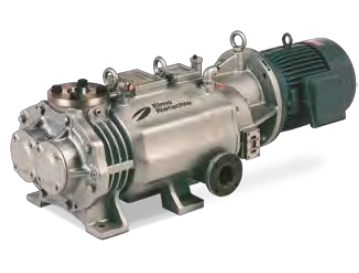

S-VSB TWISTER.
Быстрота действия 80-500 м3/ч, предельное остаточное давление 0,05 мбар (абс.). Винтовые роторы с возрастающим шагом. Комбинация механических уплотнений и двухкромочных уплотнений из политетрафторэтилена обеспечивают надёжную герметичность
вала. Сконструирован для эксплуатации с уплотняющим газом. Низкий уровень шума, удобный для техобслуживания. Низкая рабочая температура. Для коррозионностойкого исполнения используются специальные покрытия в зависимости от приложения. Пригоден для процессов восстановления растворителей и сушки в химической и фармацевтической промышленности. Возможно исполнение в соответствии с требованиями АТЕХ.

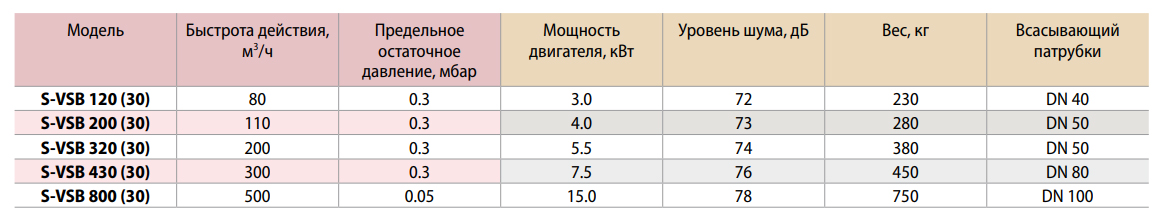

Технические характеристики S-VSB TWISTER
S-VSI TWISTER.Быстрота действия 100-320 м3/ч, предельное остаточное давление 0,1 мбар (абс.). Постепенно возрастающий шаг резьбы винта. Надёжная герметизация благодаря лабиринтному уплотнению и кольцевым уплотнениям вала. Уплотняющий газ по заказу. К преимуществам относятся: низкий уровень шума, низкая рабочая температура и удобство для обслуживания. Сконструирован для промышленных приложений, в которых технологическая среда не содержит агрессивных газов.

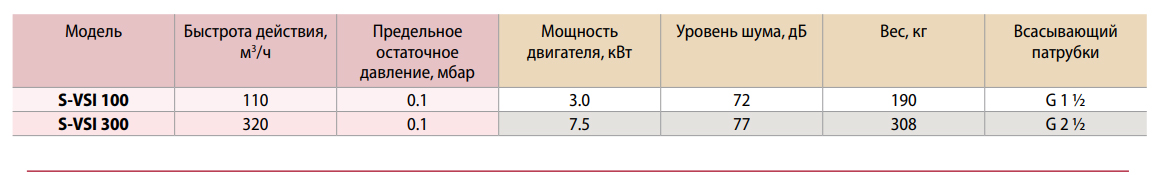

Технические характеристики S-VSI TWISTER
